Кольца и втулки МУВП

Размерные параметры колец МУВП:

• наружный диаметр, D1;
• внутренний диаметр, D2 – размер отверстия;
• высота у основания, H1;
• высота внешней кромки, H2.

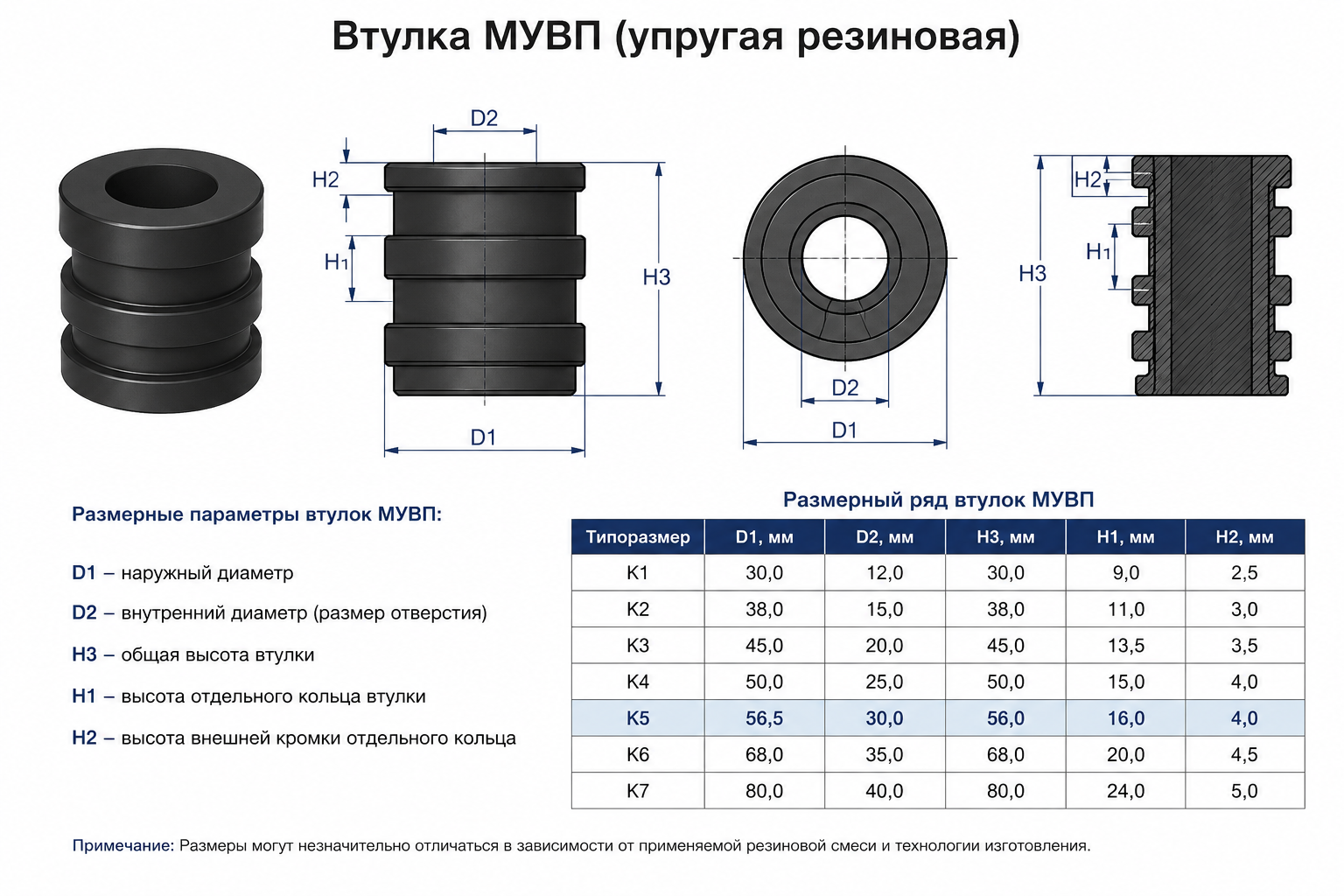

Размерные параметры втулок МУВП:

• наружный диаметр, D1;
• внутренний диаметр, D2 – размер отверстия;
• общая высота, H3;
• высота отдельного кольца втулки, H1;
• высота внешней кромки отдельного кольца, H2

Предлагаем резиновые втулки и кольца МУВП (муфт упругих втулочно-пальцевых). У нас есть изделия стандартных размеров в широком ассортименте. Также возможно изготовление под заказ. Купить наши РТИ можно с самовывозом или с доставкой по всем регионам.

Конструкция

Втулки и кольца МУВП – литые изделия из твердой и эластичной резины маслобензостойких марок. Они являются составляющими элементами пальцево-втулочных муфт. Производятся по ГОСТ P 50894-96 и ТУ.

Кольца плоские, более тонкие по кромке, чем по центру. Диаметр внутреннего отверстия соответствует размеру пальца. Втулки по форме напоминают несколько колец, сложенных в стопку. Иногда их так и используют – устанавливают вместо одной втулки несколько колец до получения нужной высоты.

По ГОСТ P 50894-96 в маркировке МУВП обязательно указывают диаметр посадочного отверстия полумуфт (внутренний диаметр). Пример обозначения детали с посадочным отверстием 24 мм, крутящим моментом 125 Н·м, 1 исполнения, климатического исполнения У, категории 3:

Муфта 125–24–1У3 ГОСТ P 50894-96

При заказе резиновых втулок или колец для МУВП К1, К2, К3, К4, К5, К6, К7 следует указывать внутренний и наружный диаметр, а также общую высоту изделий.

Применение

Упругие втулочно-пальцевые муфты используются в насосах, редукторах, приводах и другом оборудовании различного назначения, где необходимо соединение соосных цилиндрических валов между собой или с другими деталями. Именно они передают крутящий момент между частями такого механизма. Втулки и кольца МУВП выполняют несколько функций:

• демпфирующую (защитную) – гашение ударов в момент запуска и остановки движения вала, снижение динамической нагрузки и ее колебаний;
• уплотнительную (соединительную) – обеспечение плотного прилегания, устранение зазора между пальцем и отверстием, в котором он установлен;
• компенсирующую – позволяют нормально эксплуатировать муфты с небольшими нарушениями соосности (до 0,4 мм).

Втулки рассчитаны на работу при температуре -50…+130 °С и в МУВП, передающих крутящий момент в пределах 31,5–16000 Н·м. Наши резиновые элементы для МУВП упругие, долговечные и прочные. Они отлично переносят интенсивные нагрузки и надежно защищают пальцы от повреждений.

Чтобы заказать кольца и втулки МУВП, уточнить цену и эксплуатационные характеристики, позвоните нам или оставьте заявку на обратный звонок. Наш инженер проконсультирует вас по всем вопросам.
