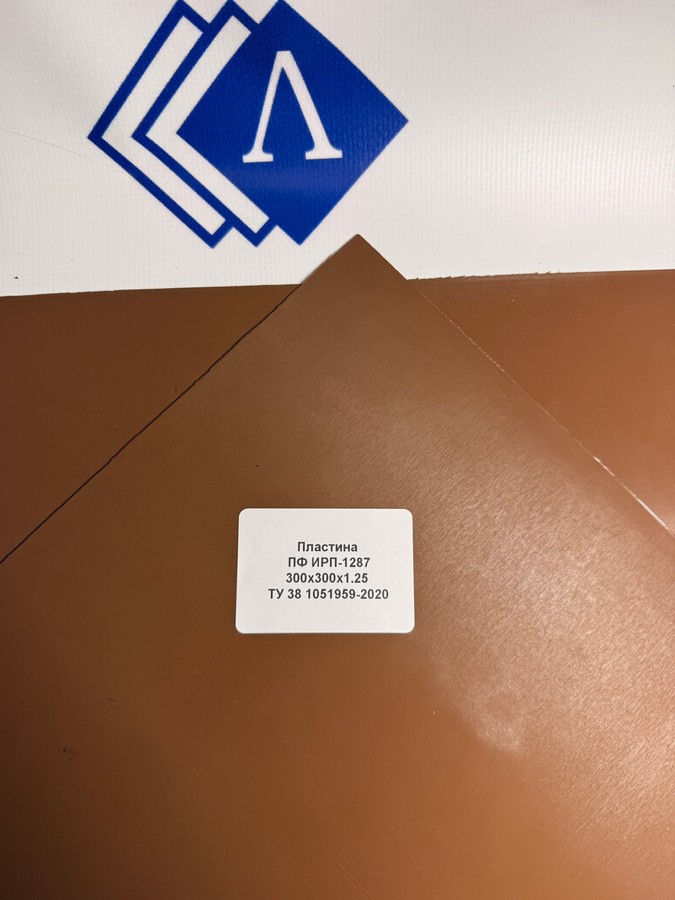

Пластина ИРП-1287 300×300×1,25 мм

Пластина ИРП-1287 толщиной 1,25 мм

Материал применяется для изготовления прокладок, уплотнений и других РТИ, работающих при повышенных температурах и в контакте с авиационными топливами, маслами, смазками и специальными техническими жидкостями.

Пластины ИРП-1287 изготавливаются на собственном производственном оборудовании «Литтек» в Санкт-Петербурге. Возможно производство других толщин и размеров, опытных образцов и серийных партий.

Основные характеристики

Марка резины: ИРП-1287 НТА
Материал: теплоагрессивостойкая резина на основе фторкаучука
Размер: 300×300 мм
Толщина: 1,25 мм
Твердость: 74–84 ед. Шор А
Условная прочность при растяжении: не менее 13,2 МПа (135 кгс/см²)
Относительное удлинение при разрыве: не менее 130%
Производитель пластины: ООО «Литтек», Санкт-Петербург

Рабочие среды ИРП-1287

Резина ИРП-1287 НТА предназначена для эксплуатации в широком перечне технических сред. Допустимая рабочая температура определяется конкретной средой:

от −20 до +250 °C — воздух, азот с парами топлив, масло ВТ-301, жидкость ХС-2-1;

от −20 до +200 °C — топлива ТС-1, Т-6, Т-8В, РТ; масла ИПМ-10, ВНИИ НП-50-1-4ф; жидкость 7-50С-3; смазка ВНИИ НП-231;

от −20 до +150 °C — масло Б-3В; смазки ВНИИ НП-294, ВНИИ НП-220, ЦИАТИМ-221;

от −20 до +130 °C — масла АМГ-10, ВНИИ НП-7, смесь трансформаторного масла и МС-20;

от −20 до +120 °C — масло МК-8;

от −20 до +90 °C — смазки ЦИАТИМ-201, ВНИИ НП-232;

от −20 до +70 °C — спирт этиловый технический.

Таким образом, максимальная рабочая температура +250 °C относится только к предусмотренным для этого средам, а не является универсальной температурой эксплуатации ИРП-1287.

Физико-механические и эксплуатационные показатели

При испытании в топливе ТС-1 в течение 24 часов при +150 °C изменение объема резины составляет от +2 до +10%.

После старения в воздухе при +250 °C в течение 72 часов изменение относительного удлинения составляет от −45 до +20%.

Относительная остаточная деформация при сжатии (ОДС) на 20% после выдержки в воздухе в течение 24 часов при +200 °C — не более 40%.

Собственное производство пластин ИРП-1287

Пластина 300×300×1,25 мм является продукцией собственного производства «Литтек». Мы самостоятельно перерабатываем резиновую смесь и производим готовые фторкаучуковые пластины на оборудовании предприятия в Санкт-Петербурге.

Толщина 1,25 мм может быть востребована при изготовлении тонких прокладок и уплотнительных элементов, когда стандартных толщин 1 или 1,5 мм недостаточно для обеспечения требуемой геометрии соединения.

Из пластин возможна последующая вырубка и изготовление прокладок, колец, уплотнений и других плоских РТИ.
