Резиновая смесь ИРП-1287 НТА ТУ 38 0051166-2015

Рабочие среды и температуры

Для ИРП-1287 НТА температурный диапазон необходимо рассматривать в привязке к конкретной рабочей среде.

От −20 до +250 °C:
воздух, азот с парами топлив, масло ВТ-301, жидкость ХС-2-1.

От −20 до +200 °C:
топлива ТС-1, Т-6, Т-8В, РТ; масла ИПМ-10, ВНИИ НП-50-1-4ф; жидкость 7-50С-3; смазка ВНИИ НП-231.

От −20 до +150 °C:
масло Б-3В; смазки ВНИИ НП-294, ВНИИ НП-220, ЦИАТИМ-221.

От −20 до +130 °C:
масла АМГ-10, ВНИИ НП-7; смесь трансформаторного масла и МС-20.

От −20 до +120 °C:
масло МК-8.

От −20 до +90 °C:
смазки ЦИАТИМ-201, ВНИИ НП-232.

От −20 до +70 °C:
спирт этиловый технический.

Технические характеристики ИРП-1287 НТА

Условная прочность при растяжении: не менее 13,2 МПа (135 кгс/см²)

Относительное удлинение при разрыве: не менее 130%

Твердость по Шору А: 74–84 ед.

Относительная остаточная деформация при сжатии на 20% после выдержки в воздухе при +200 °C в течение 24 часов: не более 40%

Изменение объема в топливе ТС-1 после выдержки при +150 °C в течение 24 часов: от +2 до +10%

Изменение относительного удлинения после старения в воздухе при +250 °C в течение 72 часов: от −45 до +20%

Основа резиновой смеси — фторкаучук СКФ-26

ИРП-1287 относится к специальным фторкаучуковым резиновым смесям и производится на основе СКФ-26.

Использование фторкаучука позволяет получать вулканизованные резиновые изделия, рассчитанные на эксплуатацию при повышенных температурах и воздействии предусмотренных для данной марки топлив, масел, смазок и специальных жидкостей.

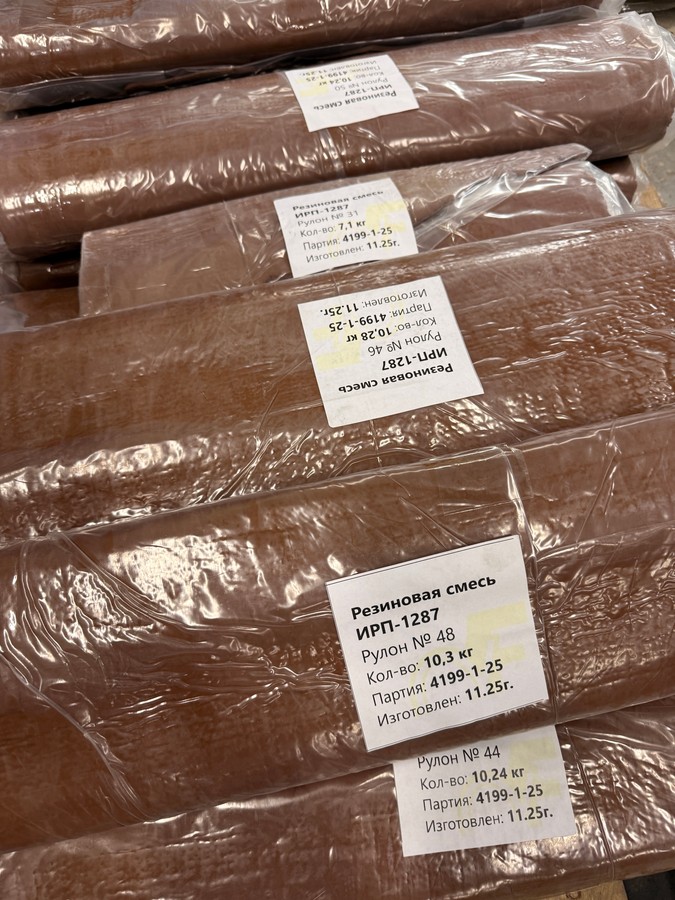

Производство резиновой смеси ИРП-1287

Компания «Литтек» производит фторкаучуковые резиновые смеси, в том числе смесь ИРП-1287 НТА.

При изготовлении компоненты рецептуры последовательно смешиваются с фторкаучуком на смесительном оборудовании до получения однородной невулканизованной резиновой смеси.

Контроль технологических параметров при смешении особенно важен для фторкаучуковых компаундов, поскольку от качества подготовки смеси зависят ее дальнейшая перерабатываемость и характеристики готового вулканизованного изделия.

Что можно изготовить из ИРП-1287

Резиновая смесь ИРП-1287 может использоваться для производства:

уплотнительных колец и манжет · прокладок · формовых РТИ · резиновых пластин · резинометаллических и других специальных деталей.

Подбор технологии переработки и режима вулканизации выполняется с учетом конструкции изделия и требований технической документации.

Купить резиновую смесь ИРП-1287 НТА

Компания «Литтек» предлагает резиновую смесь ИРП-1287 НТА ТУ 38 0051166-2015 для промышленного производства РТИ.

Для расчета поставки укажите необходимое количество смеси, требования к поставке и назначение материала. При необходимости возможно обсудить изготовление готовых резинотехнических изделий из ИРП-1287 по чертежу или техническому заданию заказчика.
